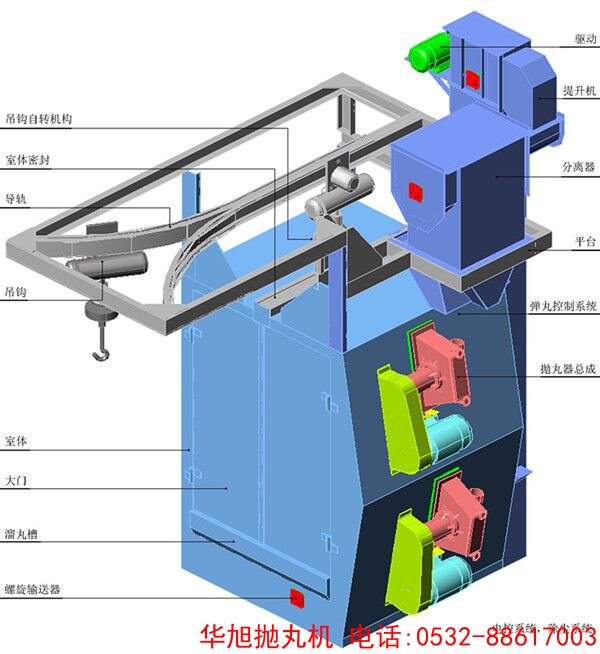

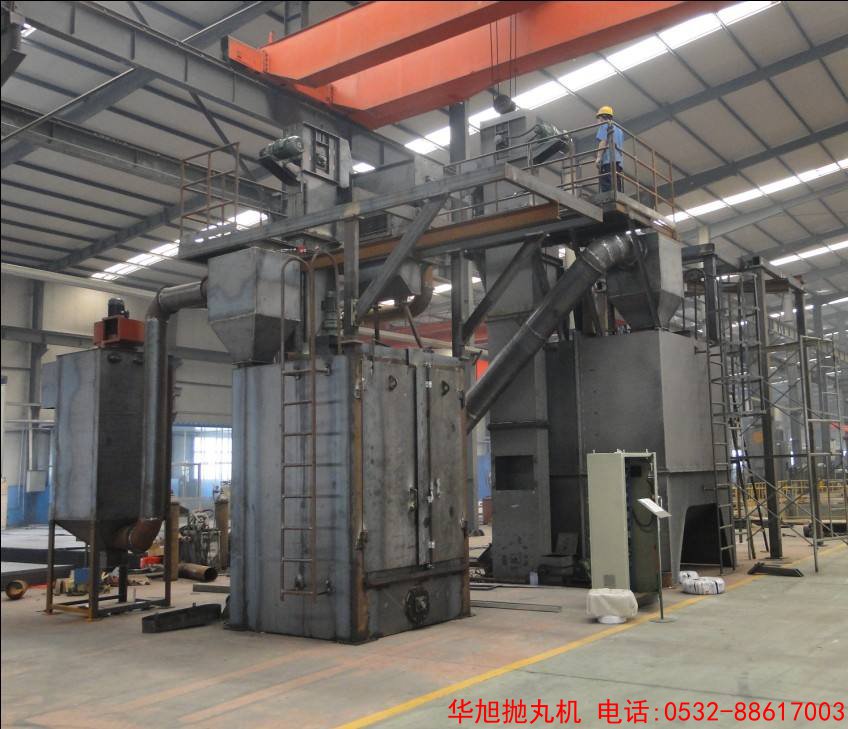

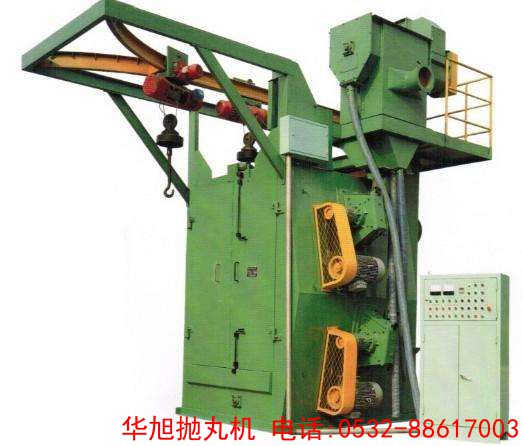

Q376吊鉤式拋丸清理機是青島華旭公司研發生產的結構緊湊、生產率高的新型吊鉤式拋丸機。其主要用于鑄造、建筑、化工、電機、機床等行業的中、小型鑄、鍛件的表面清理吊鉤式拋丸機或強化處理。特別適合于多品種、小批量的鑄件、鍛件及鋼結構件進行表面清理及拋丸強化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦適合于對熱處理件的表面清理及強化；尤其適合于不宜碰撞的細長、薄壁件的清理。如：電動車架、手推車、電機殼齒輪箱閥門、不銹鋼門窗、三輪車、汽車大架子、汽車輪轂、液化氣罐、散熱片、汽車輪片汽車輪轂、五金工具等多種領域。



Q376吊鉤式拋丸清理機具有以下特點：

1、拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定。

2、拋丸清理機采用無地坑結構。

3、采用瑞士GF公司技術生產的拋丸器，能顯著地提高清理效率、獲得滿意的清理效果。

4、分離裝置采用國際上最先進的BE型滿幕簾式丸渣分離器，能顯著提高分離效果。

5、機器設計構思新穎，使用維修方便。

6、吊鉤具有升降、行走、室內旋轉的功能。

7、本機具有故障自動檢測裝置，采用先進的瑞士+GF+制作技術，從而使本機具有結構先進，設計合理，運行可靠，生產效率高等特點。

8、采用無地坑結構形式，即節省了地坑基礎的施工費用和時間，又解決了用戶因地坑存水而造成的提升機內的丸砂銹蝕結塊問題。吊鉤具有升降、運行和室內旋轉的功能。

9、清理室內采用了高鉻板防護，使用壽命也大大提高，而且外形美觀、易于更換。





Q376吊鉤式拋丸機參數：


被清理工件的最大尺寸



              直徑*高        Φ800×1100 mm



    吊鉤



             電動葫蘆型號     CD10.5-6D



             最大吊重          0.5        t



             自轉速度         2.8        r/min



             電機功率（自轉）0.75       kw



             運行速度          20        m/min



             電機功率（行走）0.2        kw



             升降速度         8         m/min



             電機功率（升降）  0.8      kw



    拋丸器



             拋丸器型號       Q034ZZ



             拋丸器數量       2



             葉輪直徑        Φ420     mm



             總拋丸量         2´125    kg/min



             電機型號         Y132S2-2



             總功率           2´7.5      kw



    提升機



              提升量          15        t/h



              皮帶線速度      1.21      m/s



              料斗間距        225      mm



              減速機型號      XWD1.5-3-1/17



              減速機功率      1.5       kw



    分離器



              分離量          15        t/h



              分離區風速      4~5       m/s





Q376吊鉤式拋丸機的操作流程：

    1、除塵系統開

    2、吊鉤在室外裝工件

    3、吊鉤開入室內，運行停止

    4、大門關閉，吊鉤自轉開始

    5、提升機開

    6、拋丸器開

    7、供丸系統閘門開，清理開始

    8、清理完畢，拋丸器停，供丸系統閘門關閉

    9、吊鉤自轉停止

    10、提升機停 (如繼續清理可不停）

    11、大門打開，吊鉤開出室外卸件

    12、除塵系統停止（如繼續清理可不停）
